堂堂树莓派4 却在小小的USB-C意外翻车了

近日，树莓派4 Model B（树莓派4B）正式发布，从处理能力，通信方式，对外接口都进行了全方位的升级，为嵌入式开发者带来了福音。

收到货后，不少开发者怀着激动的心情开始尝试使用，结果却发现USB-C接口在设计规范性上出现了严重的问题。

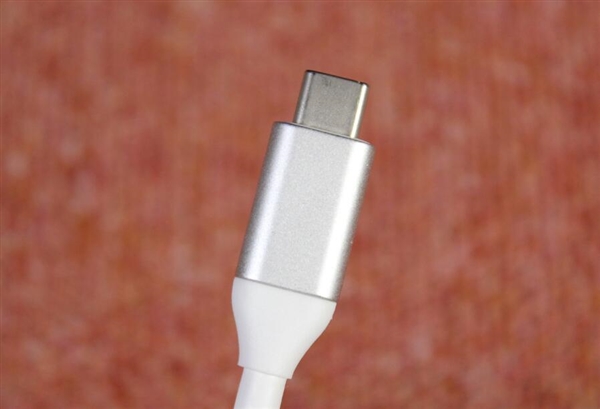

带USB-C接口的树莓派4

经过实际测试发现，树莓派4上面的这个USB-C接口，其CC1和CC2是连接在一起的，并共用了一颗5.1k的电阻下拉到地。

这个设计看似非常巧妙，USB-C接口的控制做到了极致简单，只需要一颗5.1k下拉电阻。当外接的USB-C数据线是不带Emark芯片的情况下，一起都可以正常工作。

因为这类USB-C数据线的CC2是悬空的，只有CC1有连接到对端，所以，这种数据线跟树莓派4B的USB-C接口母座一连起来，就非常好的符合了Sink端的设计规范，即CC1上，有一个5.1k的电阻下拉到地。

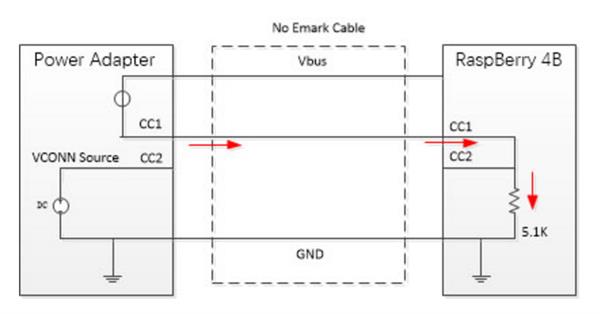

树莓派4B在使用不带Emark 芯片的连接线时的连接情况

但是，USB TYPE-C规范里面，还规定了一种带Emark 芯片的数据线(Cable)，这种数据线的CC2上，有一个1K的下拉电阻，用来告知DFP端的CC识别芯片，需要往CC2上提供VCONN Source。

一旦跟这样的数据线连接起来，树莓派4 Model B就会出现严重问题，因为CC1和CC2连接起来后，会跟数据线上的1K到地电阻并联，形成一个比1k电阻还小的阻抗，从而满足了USB-C规范中Audio Adapter Accessory Mode的连接规范，被电源端误认为是一个模拟耳机设备，从而拒绝供电。

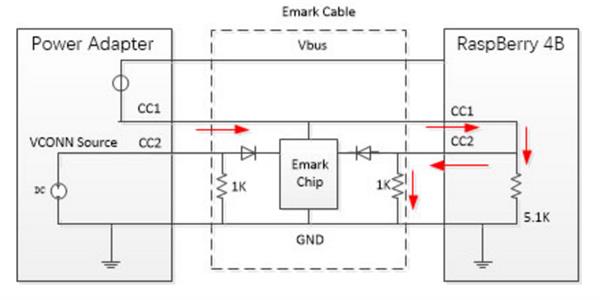

树莓派4B在使用带Emark 芯片的连接线时的连接情况

通过上图我们可以看到，Emark连接线上的1k电阻会导致，CC1建立失败，1k电阻和5.1k电阻的并联，会导致树莓派4B被认为是一个Audio Adapter Accessory Mode。

解决这个问题的方法也很简单，只需要在CC1和CC2上各接一个5.1K电阻到地，互相独立就行了。

树莓派4B在USB-C接口上的设计，其实属于入门级设计，因为这个接口仅仅用来进行5V供电和一个USB2.0通信而已，并无复杂的音视频及USB 3.0功能。

在实际的嵌入式开发中，一个USB-C接口的功能，可能远不止于此。下面我们就大功率供电供电、高速信号传输、双C口DRP控制三点进行阐述。

第一， 需要使用USB-C接口来获得9V/12V/15V/20V的供电电压。

很多嵌入式系统具有非常复杂的功能，仅仅5V的供电，是无法满足要求的。那么这个时候，只是通过在CC1和CC2上单独设置5.1k下拉电阻，就不够了，而是必须使用USB PD控制芯片，最好是能够灵活配置各种电压的USB PD控制芯片，例如LDR6015和LDR6021就可以实现这个功能。

某些系统设计中，甚至希望USB PD控制芯片自动去判断适配器的最高功率档，让电源适配器直接供应最高功率给嵌入式系统，这个时候，就可以使用LDR6015Max，可以不需要任何的控制，直接获得最高功率。

第二， 需要使用USB-C接口进行高速视频信号传输的应用开发。

USB-C接口，可以同时支持10G/b的USB 3.1Gen2数据传输和4K高清视频传输。但是要让Sink端进入DP ALT mode，这个是吧必须使用一颗USB PD Controller，例如LDR6282等。

这类USB PD控制芯片，充当的是一个交通管理员的角色，通过USB PD通信，对USB-C 数据线内的高速差分对通路进行配置，让数据信号和视频信号适配到合适的差分对上。

第三， 双C口DRP功能控制。

很多嵌入式应用不仅仅使用单个USB-C口，还可能会有两个USB-C口，其中一个C口用于供电，另外一个C口用于进行高速数据及视频信号传输。

但用户使用过程中，并不确定两个中的哪一个口会插上电源，或者多媒体设备，因此需要满足双C口盲插识别和控制，最典型的应用是USB-C接口的显示屏和投影仪。

这就属于比较复杂的USB PD控制功能了。目前市面上仅仅有LDR6282可以满足这个需求。

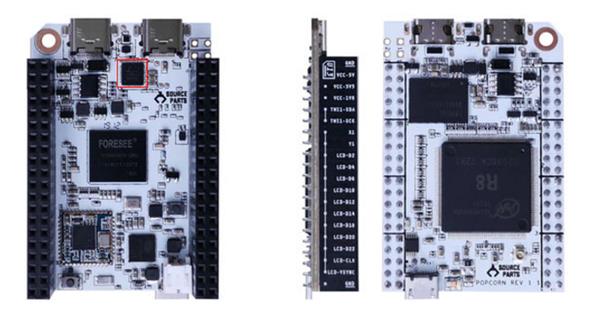

用于双C口DRP控制的USB PD芯片LDR6282

综上所述，我们可以看出，对于USB-C接口仅仅用于供电和Debug功能的嵌入式系统，USB-C接口并不需要使用任何芯片控制，通过CC1和CC2各自独立下拉一个5.1k电阻到地即可。对

于需要用到大功率供电或者高清视频传输功能的嵌入式设计，则必须要使用USB PD控制芯片。
