一、前言:1099元的M-ATX小板竟然有5个M.2接口

Intel新一代桌面处理器酷睿Ultra 200S已经上市1个多月了,不过市面上的Z890主板几乎都是ATX板型,且售价普遍2000元以上。最近上市的七彩虹战斧Z890M-PLUS V20就是市面上较为少见的mATX小板,并且价格仅为1099元,这也是目前价格最低的Z890主板。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

作为一块超高性价比主板,战斧Z890M在堆料方面却毫不吝啬。

主板采用14+1+1+1共17相、60A SPS的供电电路设计,可以提供超过300W的输出功率。而竞品同样价位一般是10相供电电路设计。更加让人意想不到的是,大部分M-ATX主板一般只有2个或者3个M.2接口,而战斧Z890M直接安排了5个M .2接口,其中还有1个支持PCIe 5.0 x4。毫无疑问,它是市面上M.2接口最多的mATX主板。

单就做工而言,你难以想象这是一块1099元的Z890主板。在堆料之外,新一代七彩虹Z890主板还对BIOS做了大刀阔斧的修改,不论是界面还是调校都有相较以往都有肉眼可见的提升。在新BIOS的加持下,同样的堆料,它的性能不会弱于大厂的产品。

二、图赏:14+1+1+1相60A供电 5个M.2接口

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

包装盒。

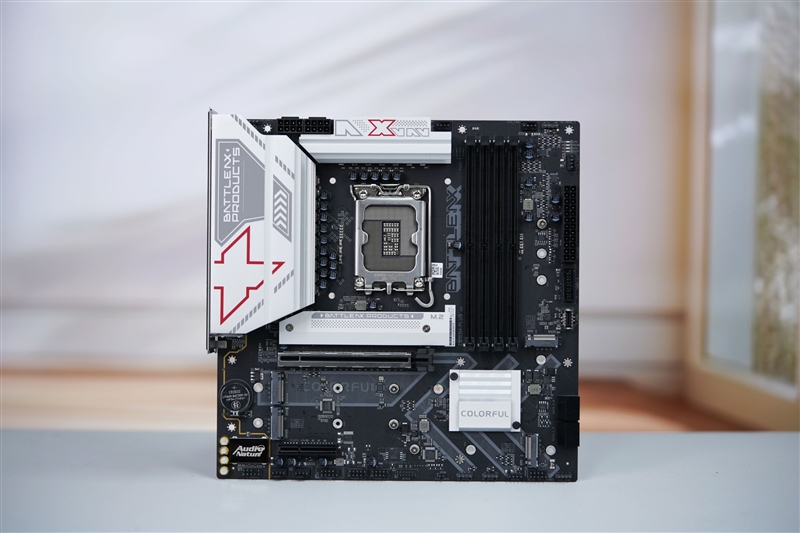

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

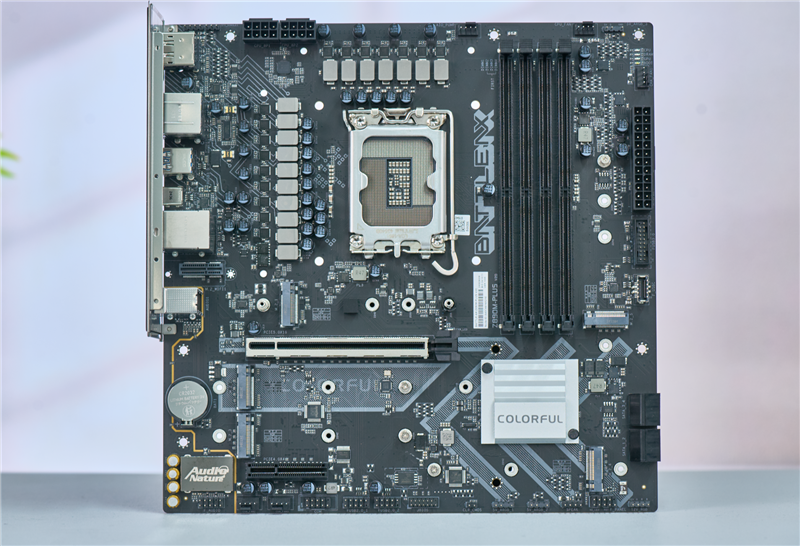

价格最低,但做工用料都井然有序,整体看上去非常养眼。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

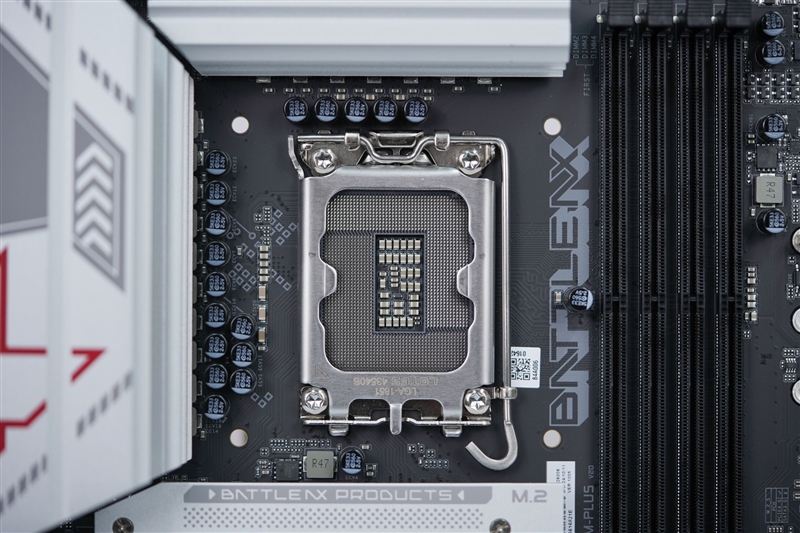

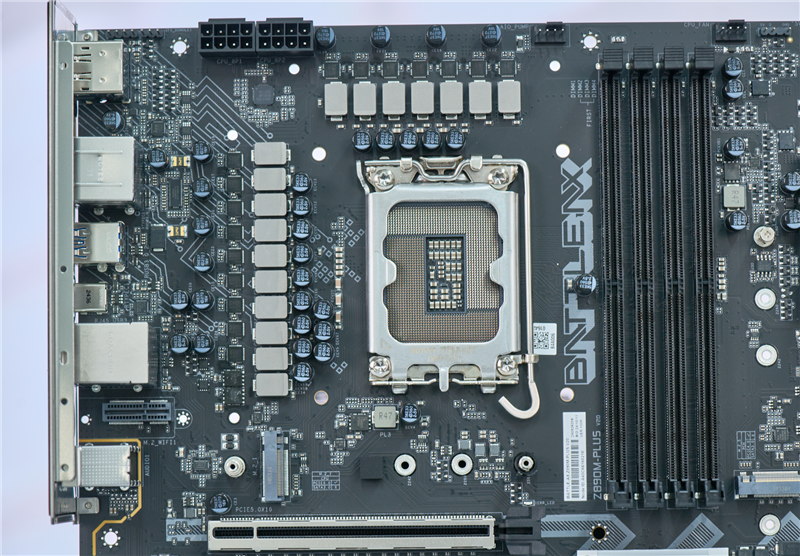

CPU插座和供电区域特写。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

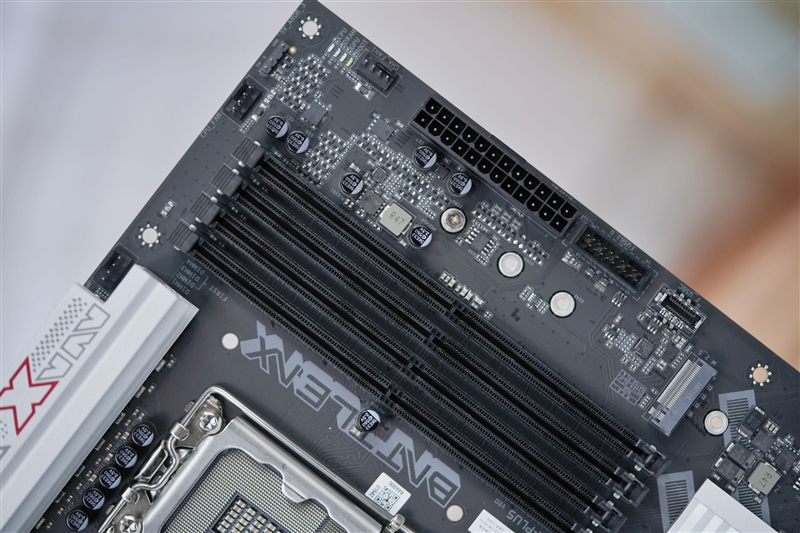

内存最高支持DDR5 8400MHz+。单条最高容量48GB,最多支持192GB容量。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

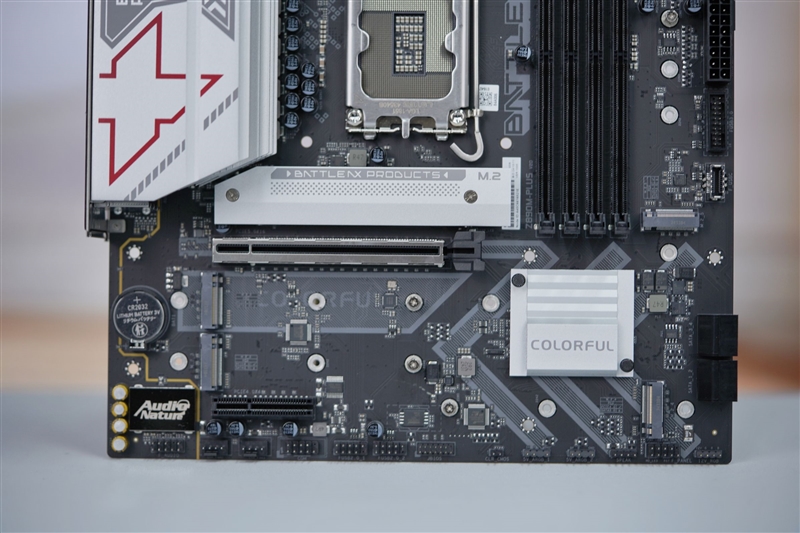

1条全尺寸PCIe 5.0 x16插槽,下面还有一个PCIe 4.0 x4插槽。

另外还有5个M.2 2280接口,其中最上面1个由CPU直出,支持PCIe 5.0 x4,其他4个由南桥提供通道数,支持PCIe 4.0 x4。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

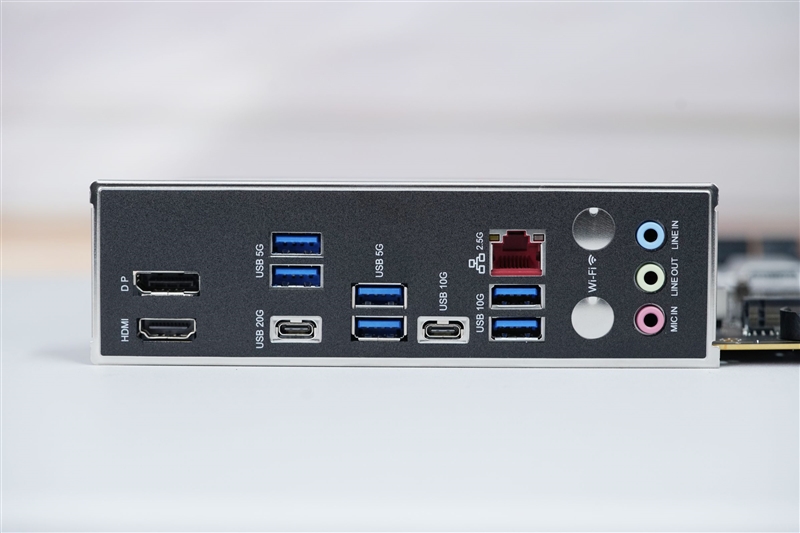

背部I/O接口,4xUSB 5G、2xUSB 10G、1xUSB-C 20G、1xUSBC 10G、1xHDMI 2.0、1xDP1.4、1x2.5Gbps网口、3*3.5mm。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

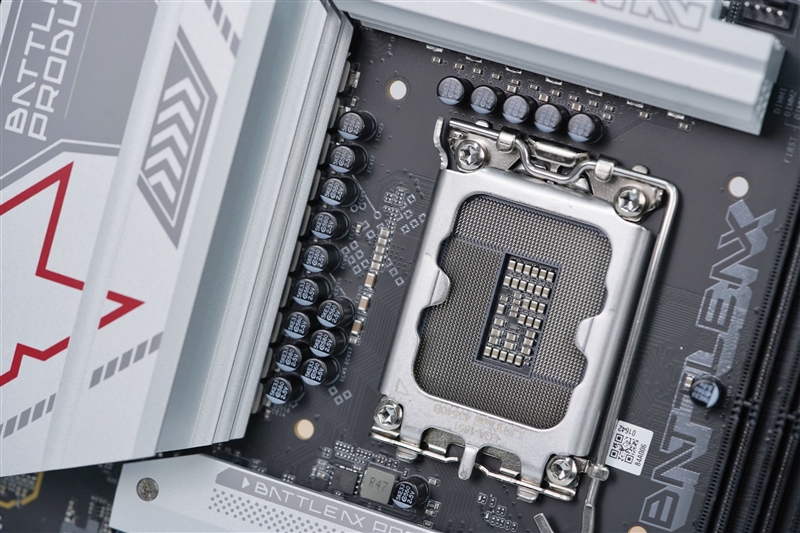

14+1+1+1相供电,每相配备一个60A的DrMos。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

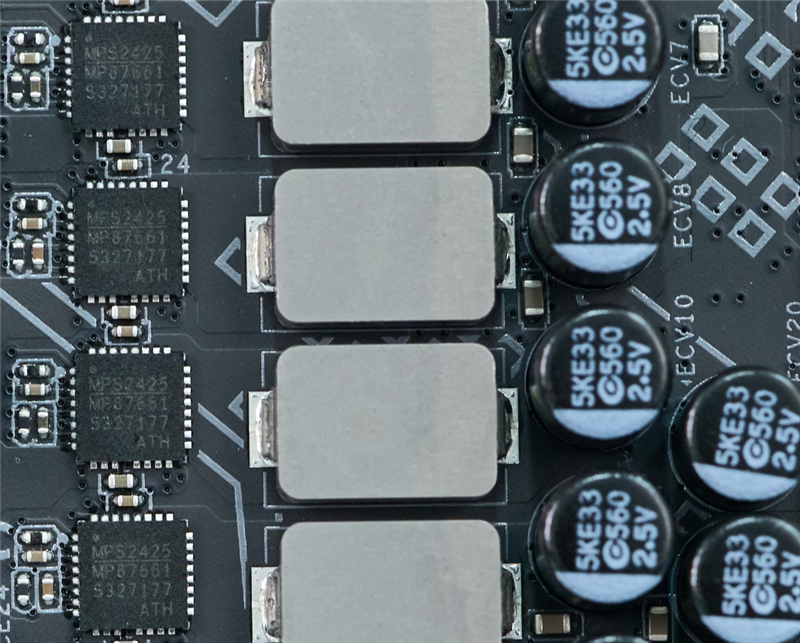

MOSFET型号为MPS2425,单颗可最高支持 60A 电流。


三、BIOS介绍:功能完善 细节丰富

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

风扇设置界面可以自由低调整温度曲线,比如你可以设置在40度以下CPU风扇与机箱风扇停转,实现低负载下0噪音。

一共有5个4PIN风扇接口,每个接口都支持手动调整曲线。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

超频界面包括频率设置、CPU电源设置、内存设置、电压设置。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

频率设置界面,看上去和ROG的板子差不多。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

电压设置选项。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

默认设置了295W的功耗墙,建议不要改动,这个功耗对于Ultra 9 285K来说也是足够的。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

内存设置界面。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

在“高级模式”中,可以对处理器、风扇、电源USB、硬盘等进行设置修改。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

启动设置界面。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

工具页面可以升级BIOS,或者保存CMOS设置。


四、性能测试:满载315W性能释放 跑分与顶级Z890主板不相上下

1)、烤机测试

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

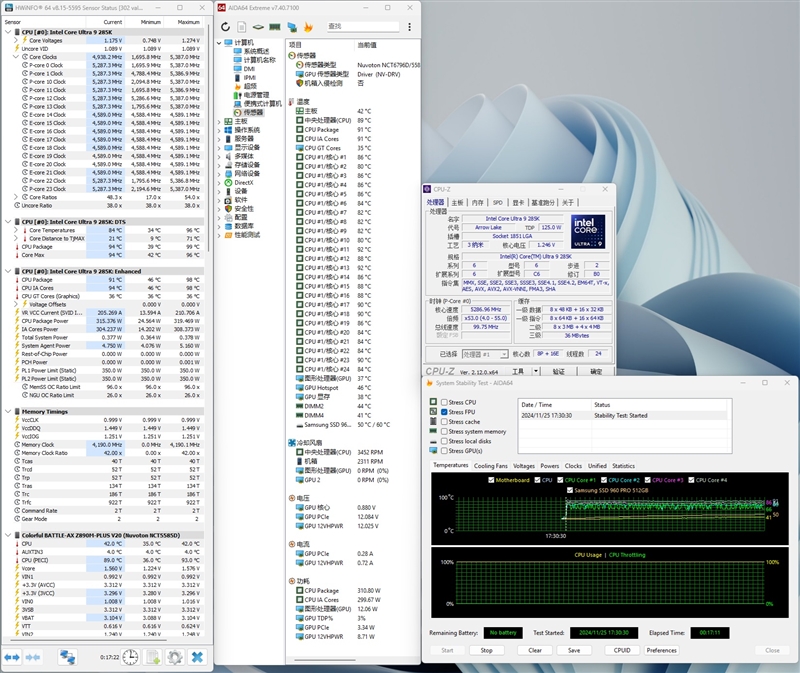

使用AIDA64 FPU进行烤机, Ultra 9 285K烤机时默认功耗为315W,温度94度,P核烤机频率5.3GHz,E核频率4.6GHz。

2)、内存测试

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

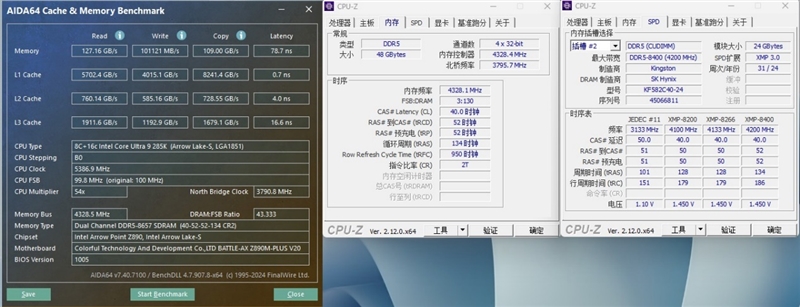

测试使用的是金士顿DDR5 8400 32GB套条,时序40-52-52-134,我们在时序和电压不变的情况下,将频率小超到8667MHz。

测得的读取、写入和复制带宽分别为129GB/s、100GB/S、111GB/s,而内存的延迟则为78.8ns。

3)、性能测试

1、CPU-Z

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

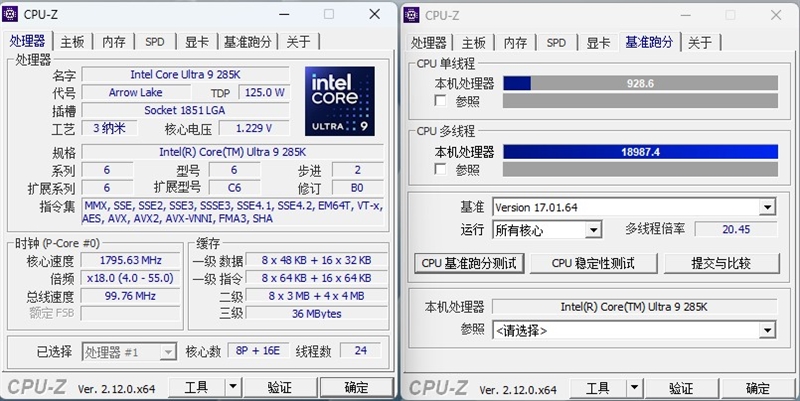

Ultra 9 285K单线程分数929,多线程分数18987。

2、CINEBENCH R15

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

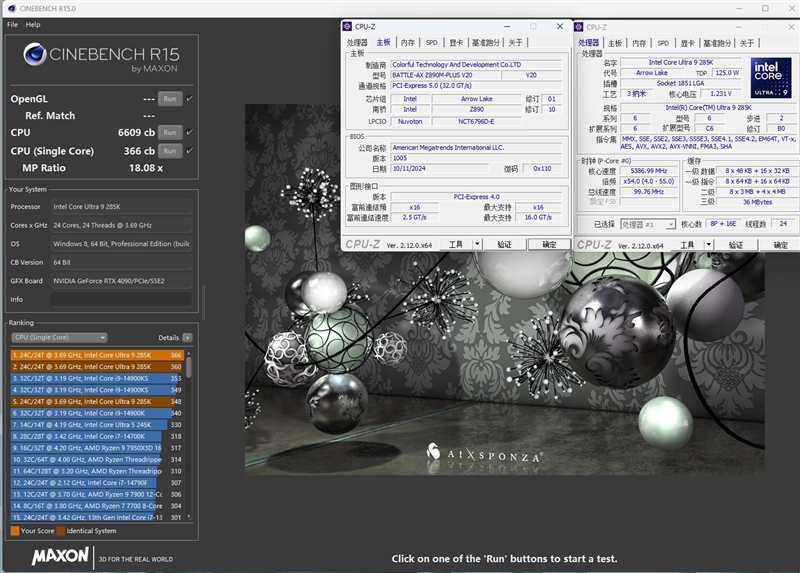

实测Ultra 9 285K单线程分数为366cb,多线程成绩则为6609cb。

3、CINEBENCH R20

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

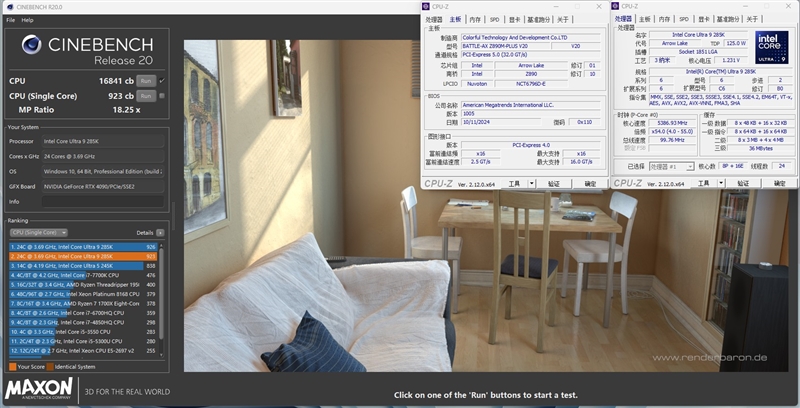

在CineBench R20测试中,Ultra 9 285K的单线程成绩是923cb,多线程成绩为16841cb。

4、CINEBENCH R23

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

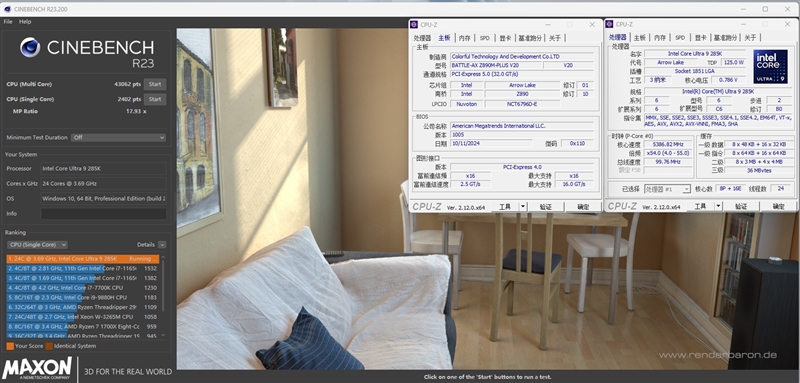

在CineBench R23测试中,Ultra 9 285K单线程成绩为2402pts,多线程分数为43062pts。

5、CINEBENCH 2024

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

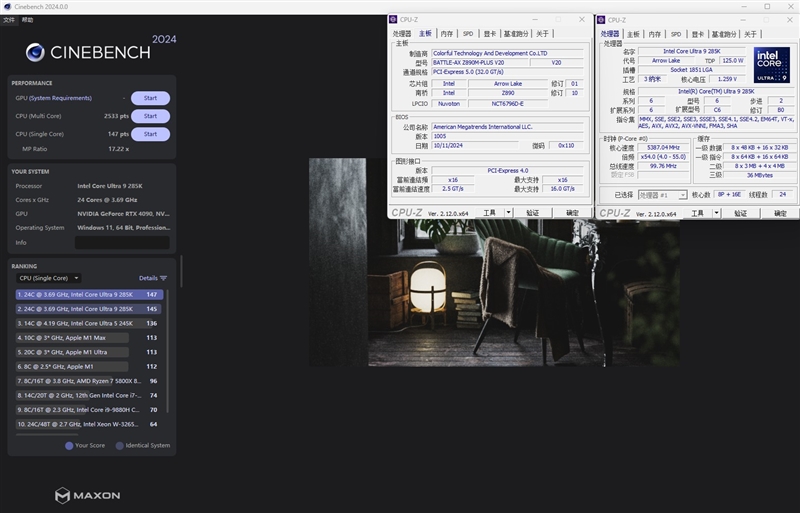

在CineBench 2024测试中,Ultra 9 285K单线程成绩为147pts,多线程分数为2533pts。

6、POV-Ray

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

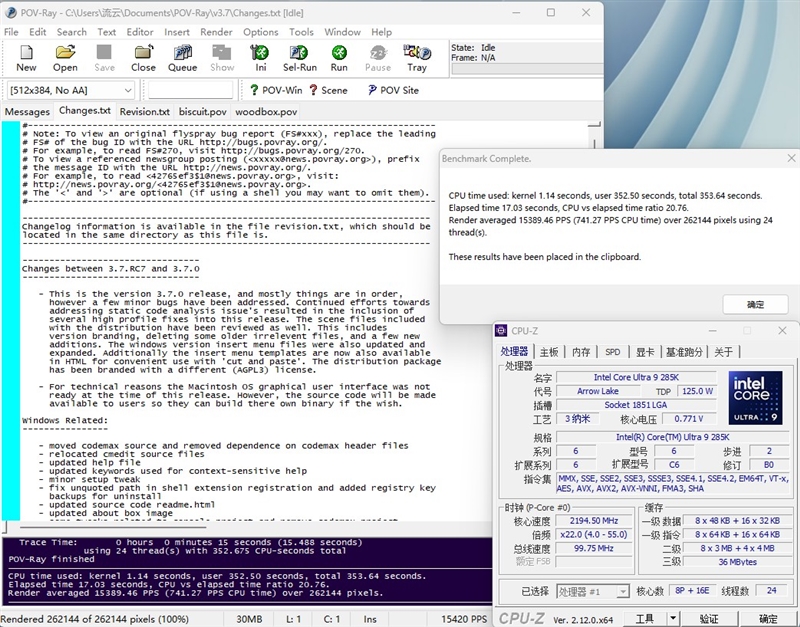

Ultra 9 285K的单核分数是921pps,多核分数15389pps。


五、总结:解决mATX小板M.2接口不够的痛点

作为一块1099元的Z890主板,七彩虹战斧Z890M-PLUS V20主要面向的是Ultra 5/7处理器,但实际上即便是搭载Ultra 9 285K,它也没有任何问题。

战斧Z890M-PLUS默认功耗墙是295W,我们解锁到400W之后进行烤机,Ultra 9 285K的功耗可以达到315W,这个数字基本上就能让所有的Ultra 200S系列处理器拥有满血的性能释放。

实测在搭载Ultra 9 285K处理器时,不论是单核性能还是多核性能,战斧Z890M-PLUS与旗舰级别的微星MEG Z890 ACE不相上下,差距都在1%以内。

如果是Ultra 7 265K或者Ultra 5 245K这种峰值功耗不到200W的处理器,战斧Z890M-PLUS更加不在话下。

M.2接口最多的千元小板!七彩虹战斧Z890M-PLUS V20评测:性能释放和BIOS已然非常成熟

     现在小机箱依然成为主流,很多同学会因为M.2接口太少而放弃选择mATX主板。针对这个痛点,七彩虹战斧Z890M-PLUS V20壕无人性地设计了给了5个M.2接口,相信能够满足绝大多数玩家的扩展需求。
