全新英特尔至强E5 v4系列处理器解读

由：zhiyongz 发布于：2021-03-08 分类：CPU 阅读：次评论：0次

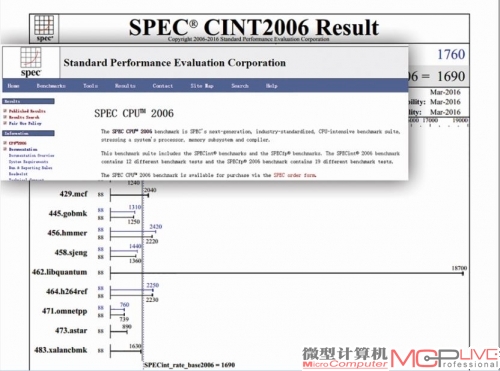

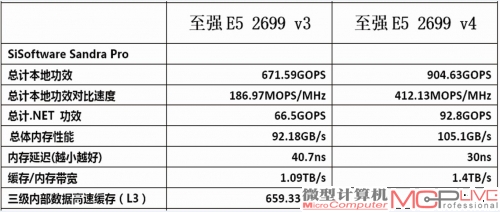

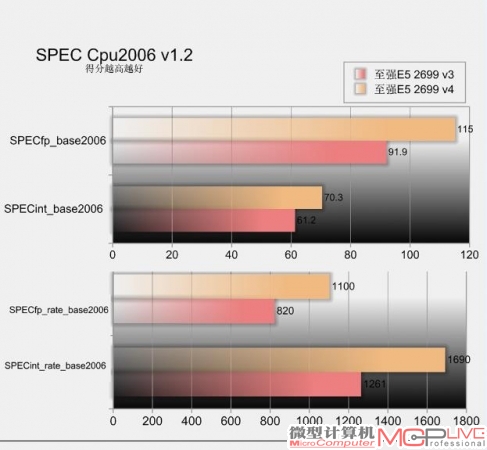

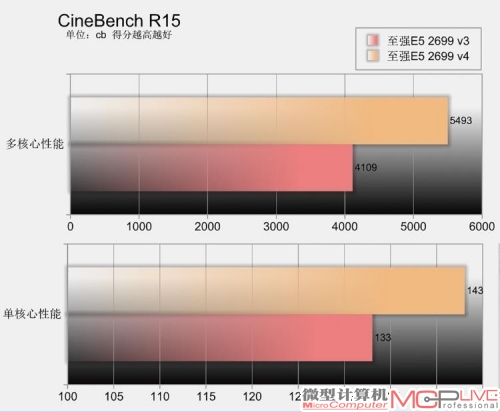

2016年4月1日，英特尔在北京发布了全新的至强 E5-2600 v4家族处理器（简称E5 v4），配备了全新的工艺、全新的架构、更完善的档次划分。那么这一次英特尔在发布会上带来了那些干货？相比2014年9月发布的E5 v3，E5 v4性能提升几何？对于实际的行业用户而言它又带来了哪些好处？就让我们一一为你解读！

随着互联网和移动计算的进一步发展，云以及云代表的产业链在近几年开始呈现爆发的增长态势。无论是国家层面的“互联网+”战略，还是传统产业的互联网转型，再加上各种各样的公众云、私有云、行业云的诞生，云时代下数据的处理、存储、使用成为厂商和用户直面的核心问题。也正是看到了这个变化，英特尔希望借助新的至强 E5-2600 v4，进一步提升性能，加强稳定性，细化功能，让英特尔在云计算时代继续维持绝对的统治力。

更多核心、更多特性——至强 E5-2600 v4特性解读

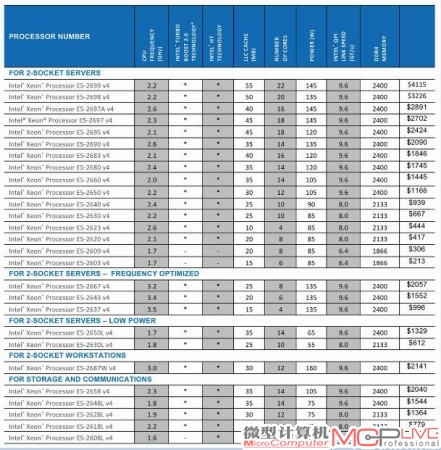

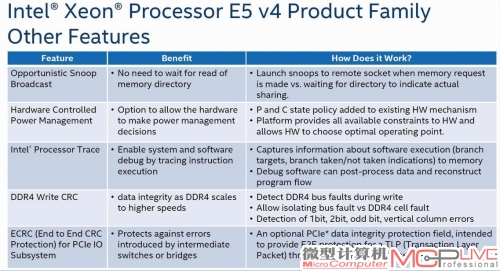

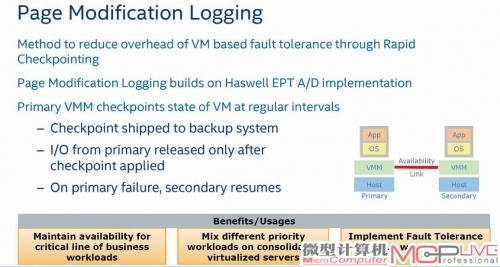

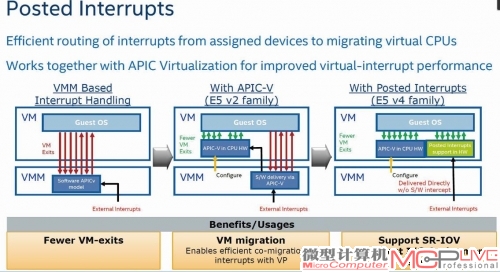

首先，我们先熟悉一下至强 E5-2600 v4家族产品的基本情况。至强 E5-2600 v4家族拥有三款不同的核心配置，分别是高核心数（High Core Count,HCC）、中等核心数（Medium Core Count,MCC）和低核心数（Low Core Count,LCC）。其中高核心数高可配置24个内核（但实际产品只开启了22个）、中等核心数高可配置14个内核、低核心产品高可配置8个内核。TDP等数值随着核心数量和频率等不同配置方案而略有不同。技术方面，相比上代至强 E5-2600 v3系列，至强 E5-2600 v4系列的技术改进主要在换用了全新的Broadwell架构、制造工艺进化至14nm、核心数量从上代的18个提升至大22个、超线程核心也顺理成章增加至44个、缓存容量进一步提升至大55MB、首次加入了对3D堆栈式内存技术的支持，使得大内存支持可达3TB以上。此外，诸如资源直配技术（RDT）、虚拟化增强以及TSX交易同步扩展指令集、增强的安全特性等技术也加强了新产品在新应用环境下的优势。

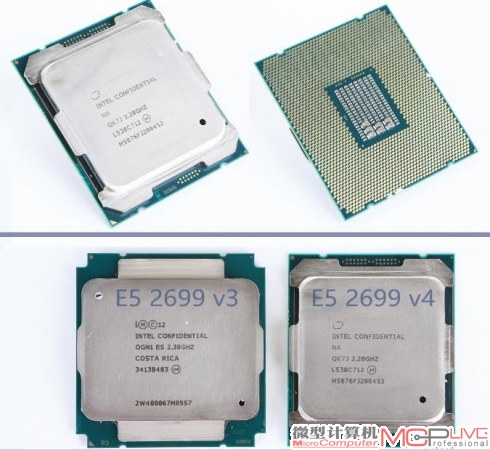

从工艺角度来看，至强 E5-2600 v4家族全部采用了新的14nm工艺，相比之前的22nm工艺而言，新的工艺线宽更小、能够在有限的面积内容纳更多的晶体管、驱动电压也有一定的降低，更节省电能。正是由于新工艺的使用，至强 E5-2600 v4可容纳的内核数量才从之前的多18个提升到大24个—不过由于细分市场和TDP等问题，英特尔在E5级别的处理器上多只开启了22个核心，只有E7等级的处理器上用户才能得到完整的24个核心，不过此时高TDP也会提升至165W。在应用了新工艺后，高核心数配置下，处理器面积达到了465平方毫米，晶体管数量高达72亿个；中等核心数配置的芯片面积为306平方毫米，晶体管数量为47亿个；低核心数配置的核心面积为236平方毫米，晶体管数量为34亿个。相比上一代18核的至强 E5-2600 v3核心面积高达662平方毫米而言，全新的14nm工艺带来的集成度提升有目共睹。
