MX450显卡性能怎么样?MX450显卡点评

由:zhiyongz 发布于:2021-08-05 分类:显卡 阅读: 评论:0

8月25号,英伟达在其官网上更新发布了MX450笔记本独显的相关信息,可惜有用的信息寥寥无几,完全无法满足消费者对于新产品的好奇心。

之前有爆料称,MX450会基于新的图灵架构核心开发,很可能是TU117核心的阉割版,这种说法是准确的么?本篇文章会带领大家揭开它的面纱。

(已经确认可以发布信息,随便浏览)


【1】参数概览

先看看官网写了啥

这是MX450支持的技术,其中的亮点就是率先支持了PCIe 4.0技术,其实这个应该是响应Tigerlake-U的新功能,搭配起来很合适。


这里面有用的其实就是第一行,它意味着MX450会支持两种显存形式,这个跟GTX1650情况一模一样,早期GTX1650是D5显存的,后期显存换为D6的(但核心缩水了),最终性能保持差不多。MX450支持两种规格的话,会不会也有两种核心的差异?

答案是否,NV没那么多精力给你整俩规格,当初1650 D5其实是事出有因,1024SP的规模本应给1650Ti的,只是性能不达标只能硬着头皮改上去,等换成D6显存后早期其实也只有768SP(同时ROPS也阉割了一半),后期发现性能太差加到了896SP(然后还是阉割ROPS),结果性能还是不行最终不阉割ROPS性能一下子给力了,变成了跟1650Ti拉不开差距了……最终造就了GTX1650这个年度性价比显卡的出现


扯了半天,现在看看实际规格吧

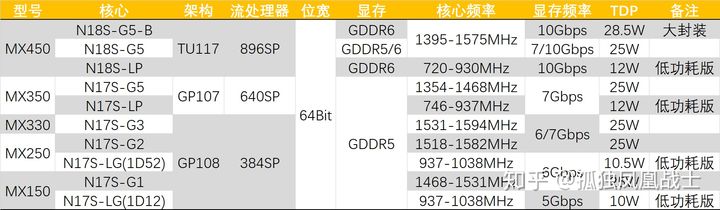

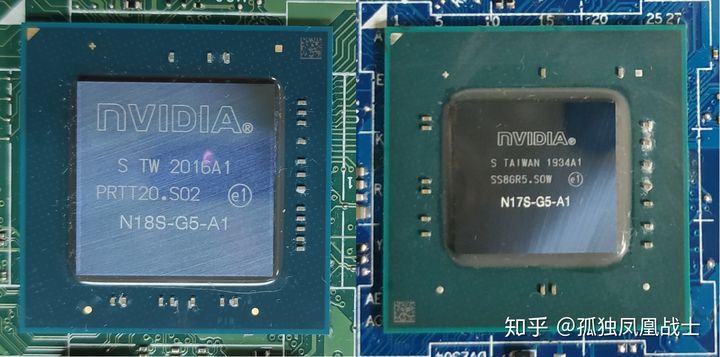

MX450,核心代号N18S-G5-B,TU117核心,流处理器896个。除了N18S-G5-B这个核心,MX450还有两个版本,N18S-G5和N18S-LP,差异点待会再说。

这个规格实际上就是新版的1650,MX450的device ID为1F98,新1650是1F99,过渡版1650是1F94,这几个设备ID非常相近,基本可以认为他们是一颗die,也就是TU117核心。

核心规格外,显存的规格就跟1650有差异了,MX450仅支持64BIT位宽,也就是1650的一半,显存频率也从12Gbps降到了10Gbps,跟1650 Max-Q。频率方面,MX450是1395-1575MHz,比标准版的1650还高(380-1515MHz)。

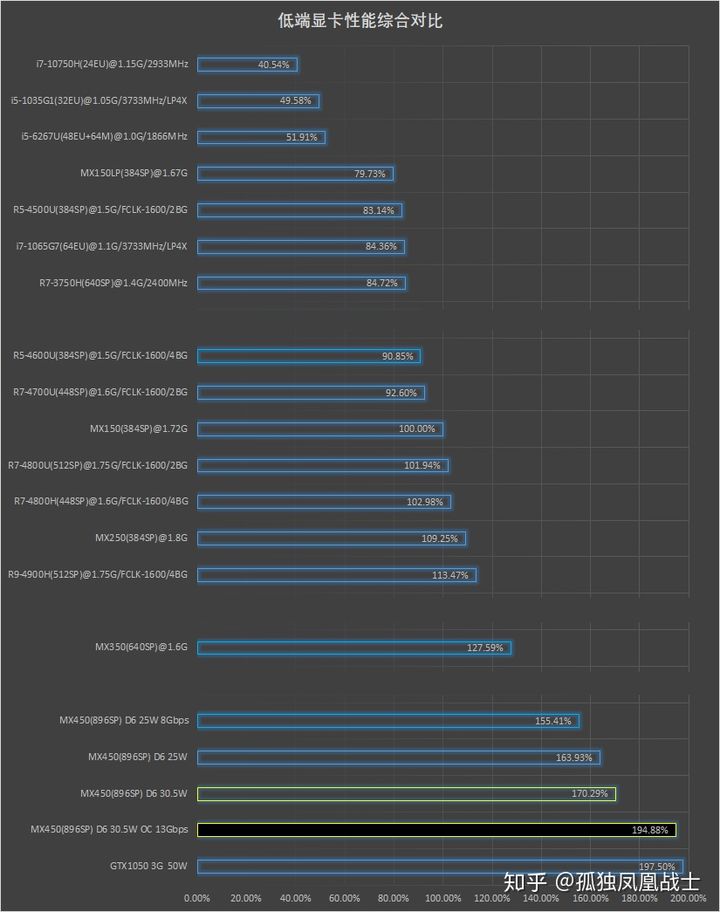

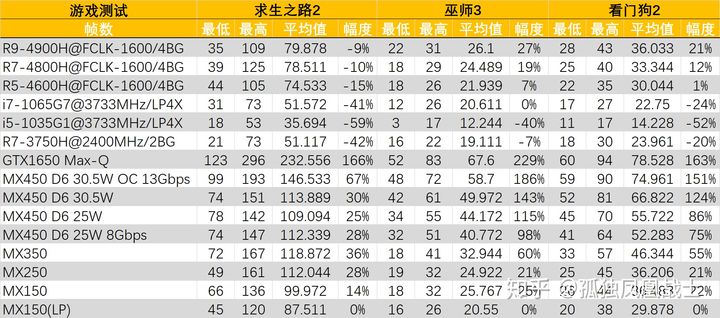

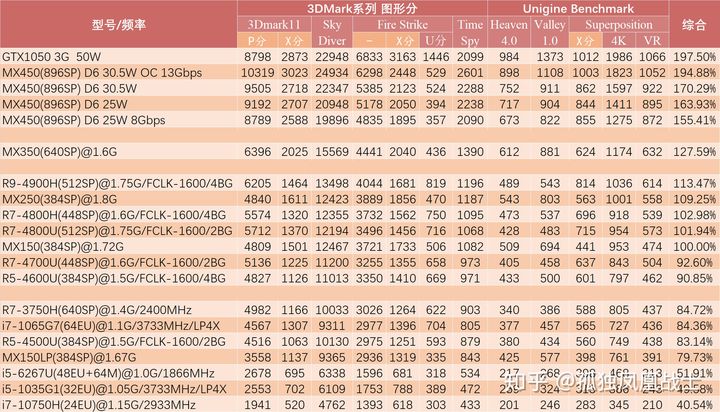

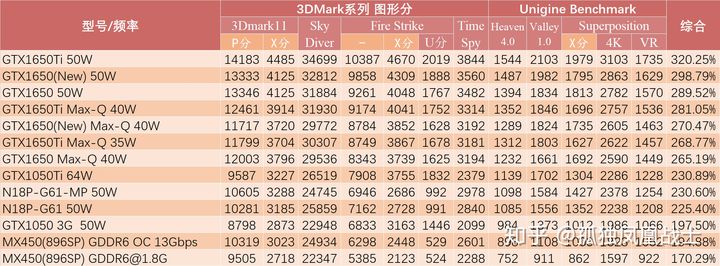

因为位宽砍半了,ROPS也相应少了一半(16个),这个规格就很像过渡版1650的规格,待会测试性能时可以对比参照一下

值得注意的是,MX450报告支持PCIe 3.0x16,只是目前工作在x4下,这个是否意味着,其实TU117也是可以支持PCIe 4.0的,只是当时没有启用?


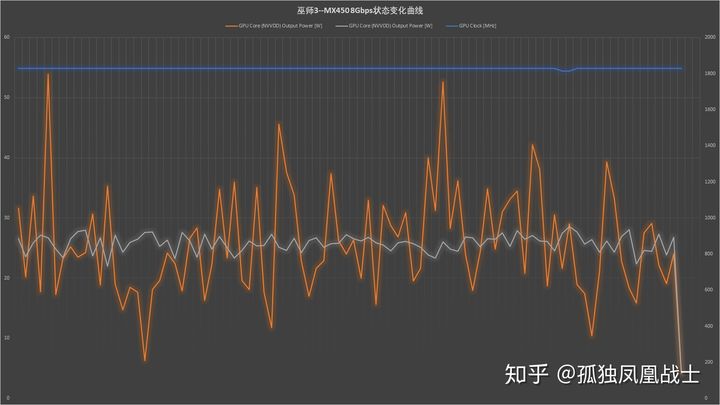

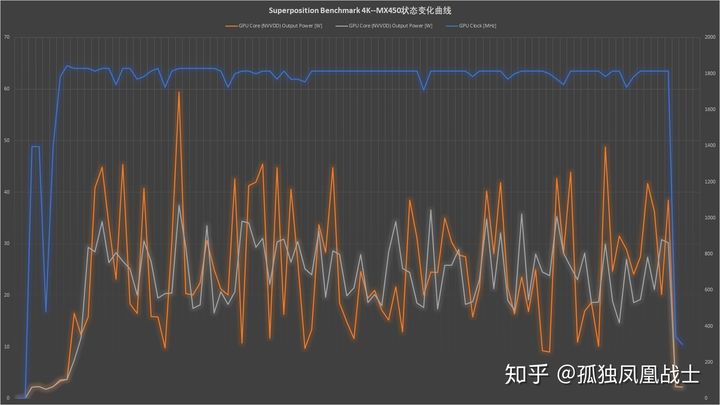

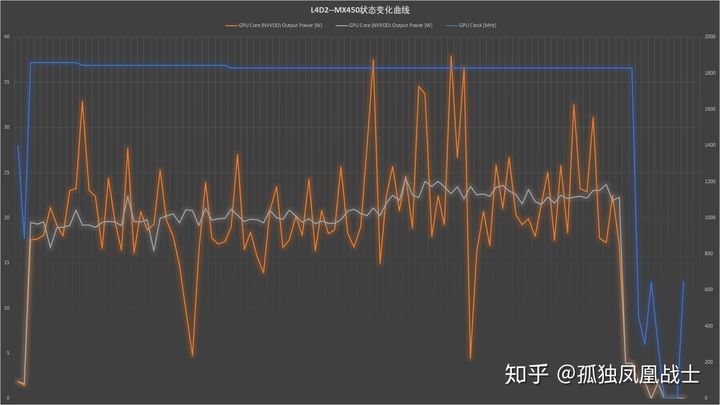

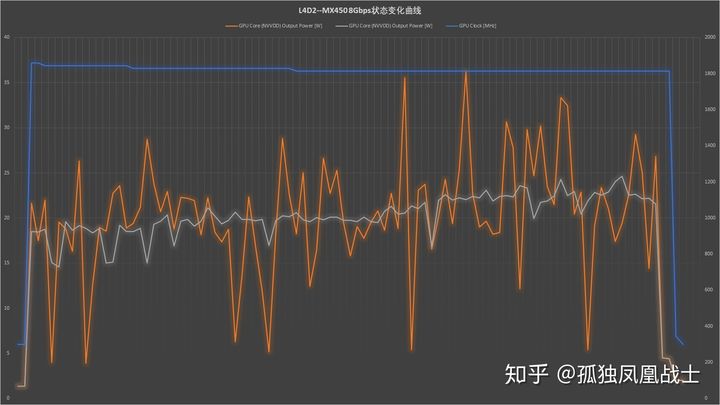

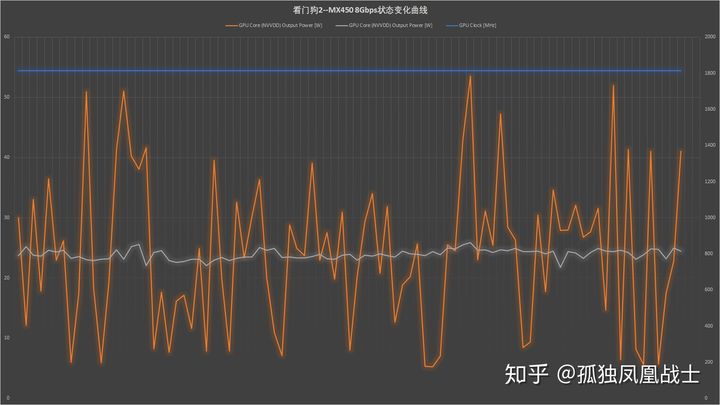

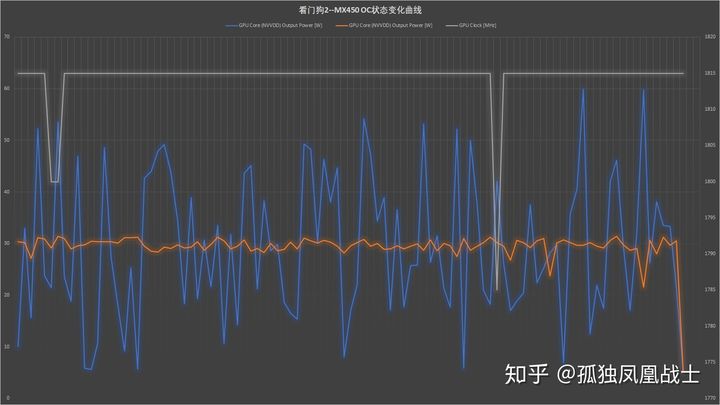

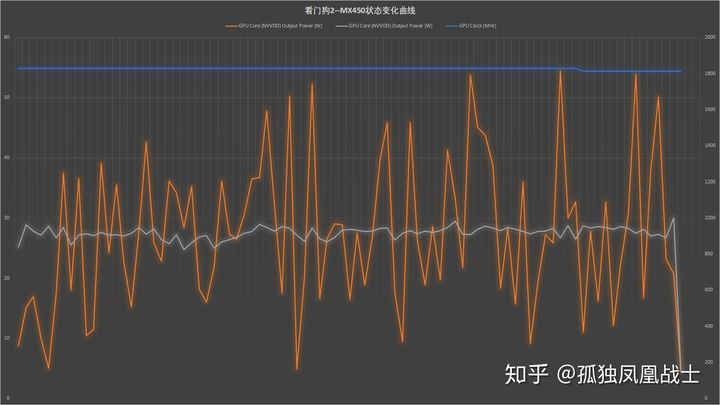

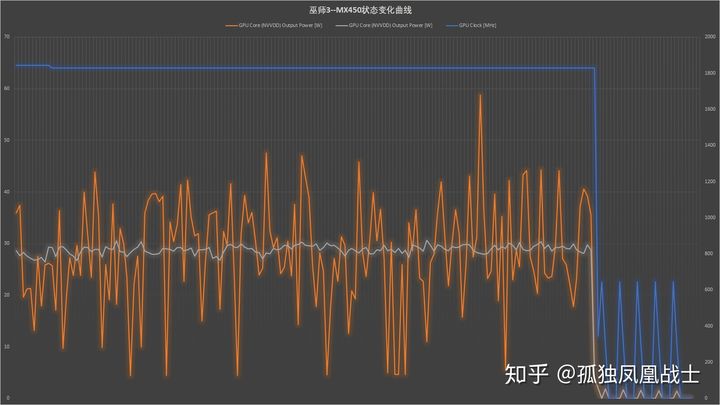

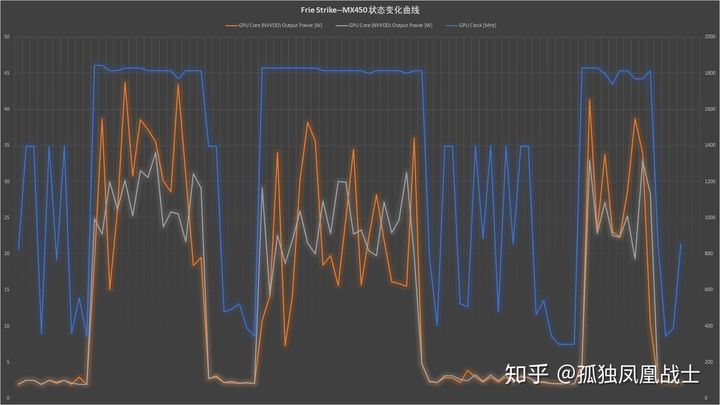

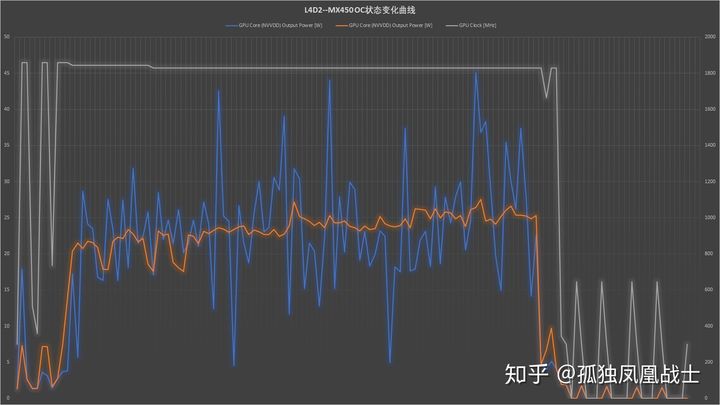

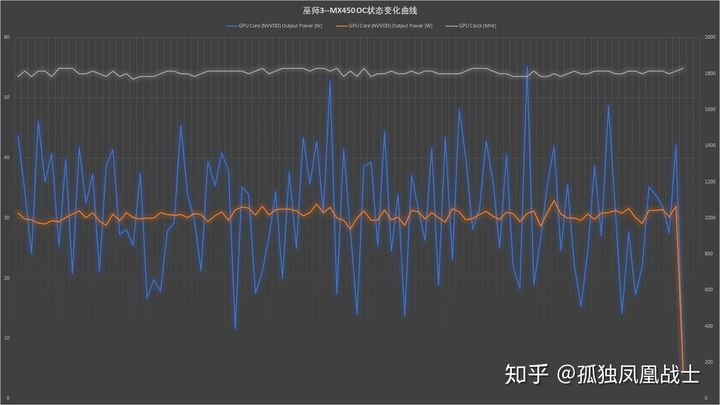

在有负载的情况下,MX450最大频率达到了1860MHz,此时电压为0.95V。看过我其他文章的读者应该知道,这是图灵架构的标准设定,Max-Q档位,如果是标准版的话约为1935MHz@1.05V。

这意味着MX450终于和GTX显卡同步了,此前的MX250/350都没有达成。最高频率是天花板,这个高了就可以保证性能的充分发挥,反之的话是对能耗比有利,各有利弊。


nvidiaInspector截图,左上角很直白的告诉你它就是TU117核心,超频范围没有限制,温度墙最大87度,测试机限制到了85度。
